午夜欧美日韩-午夜欧美日韩在线视频播放-午夜欧美性视频在线播放-午夜欧美在线-欧美在线不卡-欧美在线不卡视频

產品介紹

鍛件廠- 筒類鍛件 鍛件品牌




可按客戶圖紙要求尺寸、材質：自由鍛造、模鍛、熱處理、精加工、成品同步完成。




產品屬性

---

品牌：永鑫生鍛造

材料材質：碳鋼+合金鋼+不銹鋼，等

工藝類型：自由鍛+模鍛+環鍛+碾環

材料原始形態：鑄錠+鋼坯

變形溫度：熱鍛

重量：100-300000KG

后續加工：有

表面處理：調質+淬火

加工貿易形式：來圖加工（可按客戶定制材質化學成分、圖紙尺寸、技術要求生產）

打樣周期：4-7天

加工周期：5--10天

大加工能力：直徑100mm-6000mm

是否外貿：是

產地：山西






技術參數

---

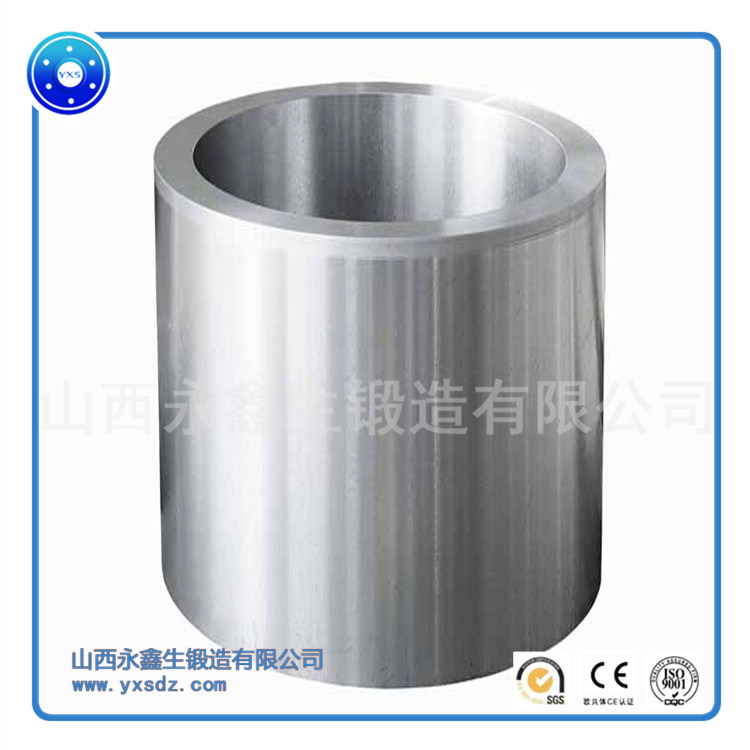

筒類鍛件


筒類鍛件是鍛件的一種分類，主要材質有45鋼、42CrMo、9Cr2Mo。




9Cr2Mo

9Cr2Mo材料為典型的Cr2系冷軋輥用鋼。用于制造冷軋用的輥、壓扎輥、冷沖模及沖頭等。

化學成份

碳C:0.85～0.95；

鉻Cr:1.70～2.10；

錳Mn:0.20～0.35；

鉬Mo:0.20～0.40；

鎳Ni:≤0.25；

磷P:≤0.025；

硫S:≤0.025；

硅Si:0.25～0.45

參考對應牌號

中國GB 標準牌號 9Cr2Mo

德國 DIN 標準牌號 90Cr3

德國 D]N 標準編號 W-Nr. 1.2056

俄羅斯 r0CT 標準牌號 9X1

英國 BS 標準牌號 BL3

熱處理工藝

1、球化退火：790~810℃加熱，650~670℃℃等溫，≤500℃出爐空冷；

2、淬火：加熱溫度=880~900℃，淬火冷卻：根據不同的工件結構，不同的要求，可以采用水、PAG淬火液、油等冷卻介質。

注：此材料為典型的Cr2系冷軋輥用鋼。

3、臨界點溫度 (近似值)：Ac1 =740°C 、 Ar1 =700°C、 Accm :850°C

4、冷壓毛坯普通軟化規范：(820±10)°c ×3 ~4h, 以.≤15°C /h的冷卻速度, 隨爐緩冷至≤650°C, 出爐空冷。

5、冷壓毛坯等溫球化軟化規范：(820±10)°C ×3 ~4h, (720 ±10) °C ×6 ~8h, 再隨爐緩冷至≤600°C, 出爐空冷。處理前硬度≤217HBW, 處理后硬度≥170HBW。

6、正火規范：正火溫度 900 ~920°C, 硬度 302 -388HBW。

7、成批等溫球化退火規范：790 ~810°C ×2 ~3h, 爐冷, 7O0 -720°C ×3 ~4h, 硬度≤217HBW, 珠光體組織2-5 級, 網狀碳化物等級≤2 級。

8、淬火、回火規范

1) 淬火溫度 830 - 850°C, 硬度 62 ~65HRC, 回火溫度 130 ~150°C, 硬度 62 ~65HRC。

2) 淬火溫度 840 ~ 860°C, 硬度 61~63HRC, 回火溫度 150 ~170°C, 硬度 60 ~62HRC。

應用舉例

冷軋工作輥,用作工作輥或支承輥。冷軋輥直徑:≤300mm時,輥身表面硬度范圍HS≥95、90～98、80～90,其相應有效淬硬層厚度分別為≥6、8、10:301～600mm時,為≥10、12、15:601～900mm時,為≥8、10、12。輥頸硬度范圍HS=30～55




合作伙伴

---



中國鍛造網www.duanzaochina.com大型鍛件：www.sxdxdz.com車輪鍛件：www.dzlun.com

耽誤您1分鐘，給您一個報價或許這就是您要等的商機. 山西永鑫生鍛造有限公司。
