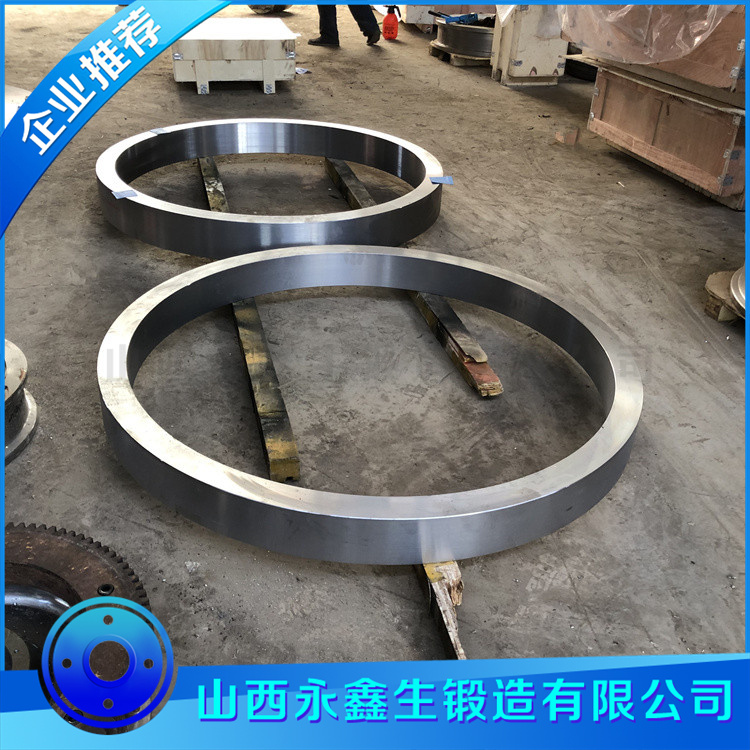

環形鍛件殘余應力場的中子衍射全場測量技術，因其深穿透能力和高空間分辨率，成為大尺寸環形構件內部應力分析的黃金標準。以下是系統性技術方案：

1. 技術原理與環形件適配性

（1）中子衍射優勢

穿透能力：

碳鋼：60-100mm

鈦合金：40-80mm

應變測量原理：

math

ε_{hkl} = \frac{d_{hkl} - d_0}{d_0} = -\cotθ \cdot Δθ

（d?為無應力參考晶面間距）

（2）環形件測量挑戰

難點解決方案

大曲率幾何 曲面自適應準直器（曲率半徑≥0.5m）

厚截面梯度 多層螺旋掃描（層厚2-5mm）

周向應力不均 每30°扇形區獨立測量

2. 測量系統配置

（1）核心設備要求

組件技術參數推薦型號

中子源 熱中子通量>10? n/cm2/s 中國CARR/美國NIST

衍射儀 水平散射幾何（2θ范圍80°-120°） SALSA@ILL（法國）

樣品臺 重型旋轉臺（承重10t，Φ≤8m） Huber 1000系列

探測器 3He位置靈敏探測器（分辨率0.5°） 3He PSD陣列

（2）測量參數優化

參數碳鋼鈦合金鎳基合金

晶面選擇 {211} {213} {311}

入射波長 0.18nm 0.16nm 0.20nm

光斑尺寸 2×2mm2 1×1mm2 3×3mm2

計數時間 300s/點 400s/點 500s/點

3. 試樣制備與測量方案

（1）取樣策略

環形件

軸向剖面

徑向剖面

周向路徑

內壁→外壁5層掃描

0°-180°對稱線掃

每30°截面測量

（2）參考樣制備

無應力標樣：

線切割取樣→電解拋光→退火（650℃×2h）

同材質小試樣驗證晶格常數

4. 三維掃描路徑規劃

掃描模式路徑設計適用場景

螺旋CT式 軸向旋轉+徑向進給（螺距3mm） 全場三維應力

扇形分區 每30°獨立扇形區層掃 周向不均勻件

關鍵部位加密 焊縫區0.5mm步進，其他區域2mm 缺陷敏感區

5. 數據處理與應力計算

（1）數據處理流程

原始譜

本底扣除

峰形擬合（Voigt函數）

應變計算

彈性力學求解

三維可視化

（2）應力張量計算

math

\begin{bmatrix}

σ_{rr} & τ_{rθ} & τ_{rz} \\

τ_{θr} & σ_{θθ} & τ_{θz} \\

τ_{zr} & τ_{zθ} & σ_{zz}

\end{bmatrix}

= \frac{E}{1+ν}

\begin{bmatrix}

ε_{rr} & ε_{rθ} & ε_{rz} \\

ε_{θr} & ε_{θθ} & ε_{θz} \\

ε_{zr} & ε_{zθ} & ε_{zz}

\end{bmatrix}

+ \frac{νE}{(1+ν)(1-2ν)}(ε_{rr}+ε_{θθ}+ε_{zz})I

6. 驗證與誤差控制

（1）驗證方法

技術對比參數允差

盲孔法 表面應力 ±15%

同步輻射 表層50μm梯度 R2>0.95

數值模擬 應力分布趨勢 相關系數>0.90

（2）誤差源控制

誤差源影響抑制措施

晶粒取向 ±40MPa 樣品±10°振蕩

溫度波動 ±25MPa/℃ 恒溫艙（±1℃）

定位誤差 ±20MPa/mm 激光跟蹤儀校準

7. 典型應用案例

航空發動機機匣（Ti-6Al-4V，Φ1800mm）：

區域殘余應力（MPa）安全評估

焊縫HAZ +320±25（拉） 需振動時效

機加工內壁 -280±20（壓） 合格

法蘭過渡區 +180±15（拉） 需噴丸強化

8. 技術局限與發展

（1）當前局限

時間成本：全場掃描需48-96小時

輕元素敏感度：對Al、Li等元素分辨率低

（2）創新方向

高通量技術：

飛行時間法（TOF）多探測器同步采集

智能預測：

建立工藝-應力場深度學習模型

現場化設備：

移動式中子發生器（D-T中子源）

9. 標準與規范建議

國際標準：

ASTM E2860-12（中子衍射殘余應力測量）

ISO 21432:2019（中子應變測量）

行業規范：

《航空環形鍛件中子應力檢測規范》

應力安全閾值：

拉應力≤0.6σ?.?

壓應力≥-0.8σ?.?

該技術可精確量化環形鍛件三維殘余應力場，空間分辨率達1mm3，為工藝優化提供直接依據。建議在航空、能源等領域應用時，結合X射線衍射進行表面-心部數據融合，并開發自動應力消減機器人系統。下一步需攻克異種材料焊接環件的應力測量難題。
