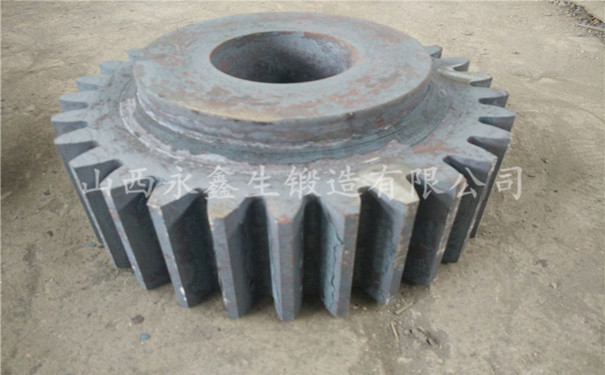

齒輪鍛件的表面硬度和心部硬度是指成品齒輪鍛件的工作齒高中間部位齒面硬度，對(duì)錐形齒輪鍛件指齒頂部表面硬度。齒輪鍛件的心部硬度是指齒寬中部齒根切線的法向上，鍛件廠為了便于可操作性，可按技術(shù)條件或供需雙方協(xié)議的檢查方法進(jìn)行檢查。一般檢測(cè)齒寬中部法截面上，在輪齒的中心線與齒根圓相交處的硬度。

       齒輪鍛件的表面硬度和心部硬度是工件耐磨性能的重要指標(biāo)，也是材料抗接觸疲勞和彎曲疲勞的一個(gè)特性。經(jīng)滲碳淬火后表面硬度應(yīng)達(dá)到58~64HRC（大截面齒輪和齒輪軸一般56~62HRC），心部硬度根據(jù)不同質(zhì)量要求按規(guī)定控制，一般在25~42HRC，MQ級(jí)齒輪要求25HRC以上，ME級(jí)齒輪要求35HRC以上。硬度一般采用里氏硬度計(jì)或洛氏硬度計(jì)作為檢測(cè)工具。

文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明永鑫生鍛件廠提供！

文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明永鑫生鍛造廠提供！
