齒圈鍛件關鍵知識概述

齒圈鍛件是傳動系統的核心部件，廣泛應用于風電、工程機械、礦山設備等領域。以下是齒圈鍛件關鍵知識的系統化總結：

一、材料選擇與特性

常用材料：

優質合金鋼：42CrMo、34CrNiMo6、18CrNiMo7-6

特殊要求材料：F22（耐低溫）、17CrNiMo6（高淬透性）

材料特性要求：

淬透性：J9≥40HRC（保證齒部硬度均勻）

純凈度：[S]≤0.010%，[P]≤0.015%

晶粒度：ASTM 6-8級（細晶強化）

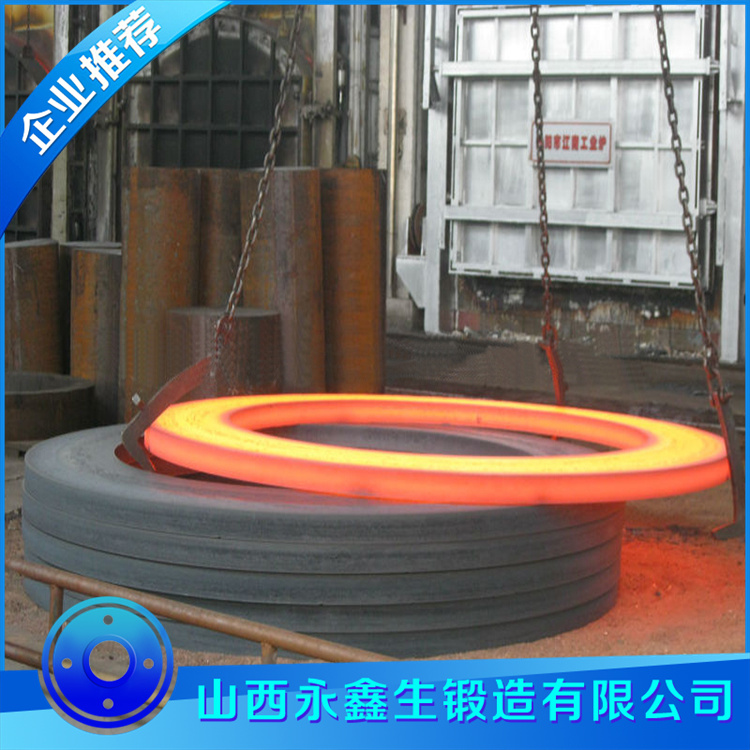

二、制造工藝流程

典型工藝流程：

復制

下載

下料 → 加熱 → 鐓粗 → 沖孔 → 輾環 → 正火 → 粗加工 → 調質 → 精加工 → 齒形加工 → 熱處理 → 精磨

關鍵工藝控制點：

輾環成形：徑軸向軋制（橢圓度≤0.5%）

預備熱處理：等溫正火（消除帶狀組織）

最終熱處理：滲碳淬火（硬化層深1.5-3mm）

三、熱處理技術

熱處理工藝路線：

調質處理：淬火（850℃）+高溫回火（580℃）

表面強化：

滲碳淬火（表面硬度58-62HRC）

感應淬火（齒部硬度55-60HRC）

組織性能控制：

心部硬度：28-35HRC（保證韌性）

硬化層梯度：平緩過渡（避免應力集中）

四、齒形加工技術

加工方法：

滾齒（精度可達DIN 6級）

磨齒（精度可達DIN 3級）

精度控制：

齒距累積誤差：≤0.02mm/m

齒形誤差：≤0.01mm

五、質量控制要點

無損檢測：

超聲波檢測（內部缺陷）

磁粉檢測（表面裂紋）

性能測試：

接觸疲勞試驗（≥10?次循環）

彎曲疲勞試驗（σ-1≥400MPa）

尺寸檢測：

齒輪綜合檢測儀（全參數檢測）

三坐標測量（形位公差）

六、典型應用領域

風電齒輪箱：

行星齒圈（18CrNiMo7-6）

技術指標：20年設計壽命，100萬次啟停

工程機械：

回轉支承齒圈（42CrMo）

技術指標：抗沖擊載荷≥500kN

礦山設備：

球磨機齒圈（34CrNiMo6）

技術指標：耐磨性≥30000小時

七、常見問題與對策

問題類型產生原因解決方案

齒面點蝕 接觸應力過大 優化齒形（修形量0.01-0.03mm）

斷齒 心部硬度不足 提高淬透性（J15≥35HRC）

變形超差 殘余應力釋放 增加去應力回火（300℃×4h）

八、技術發展趨勢

材料優化：

超純凈冶煉（[O]≤15ppm）

微合金化設計（添加Nb、V）

工藝創新：

激光表面強化（硬度梯度控制）

冷滾軋成形（節材20%以上）

智能化制造：

在線尺寸檢測系統

數字孿生工藝優化

綠色制造：

真空滲碳（減少變形）

低溫滲氮（節能30%）

九、典型技術參數（以風電齒圈為例）

材料：18CrNiMo7-6

尺寸：Φ3000×400mm

重量：5-8噸

硬度梯度：

表面：58-62HRC

心部：30-35HRC

疲勞壽命：

接觸疲勞：≥10?次@2000MPa

彎曲疲勞：≥10?次@500MPa

齒圈鍛件的質量直接關系到傳動系統的可靠性和壽命。隨著裝備大型化發展，對齒圈鍛件的性能要求不斷提高，未來將向著"更高強度、更長壽命、更智能檢測"的方向發展。
